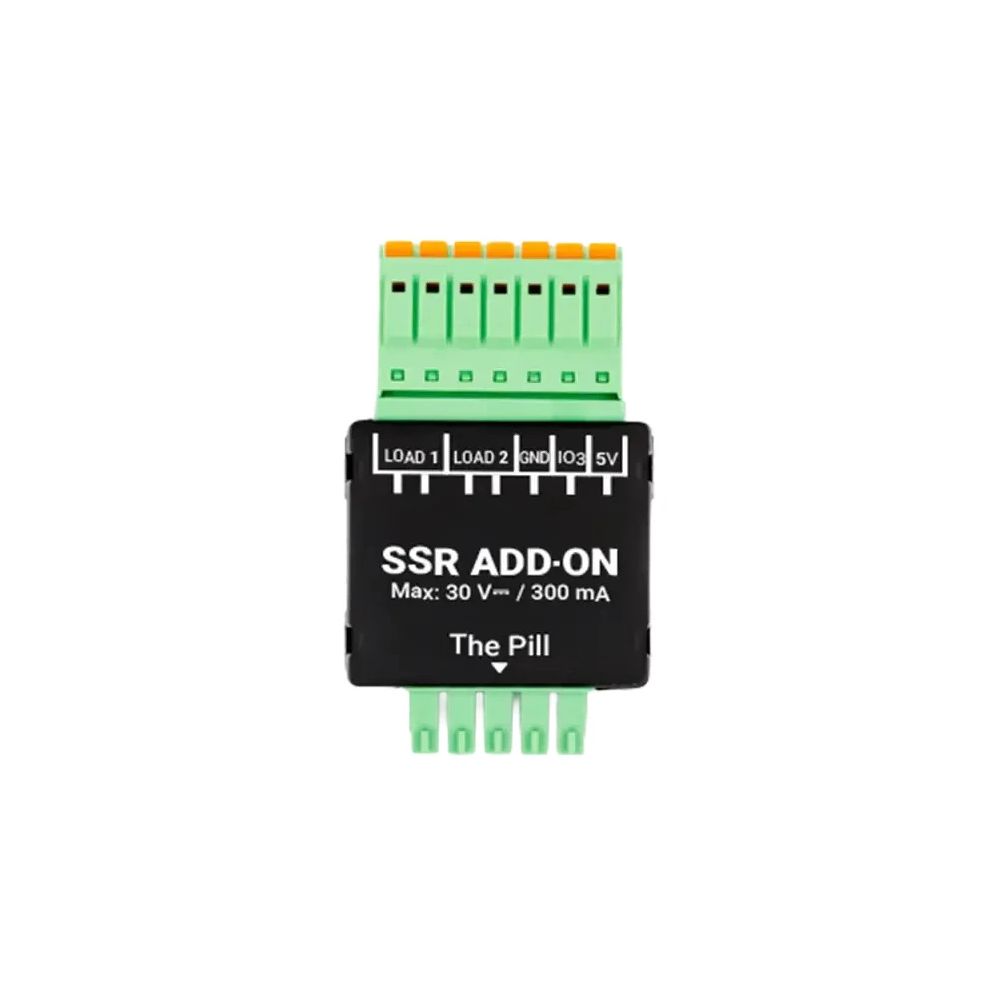

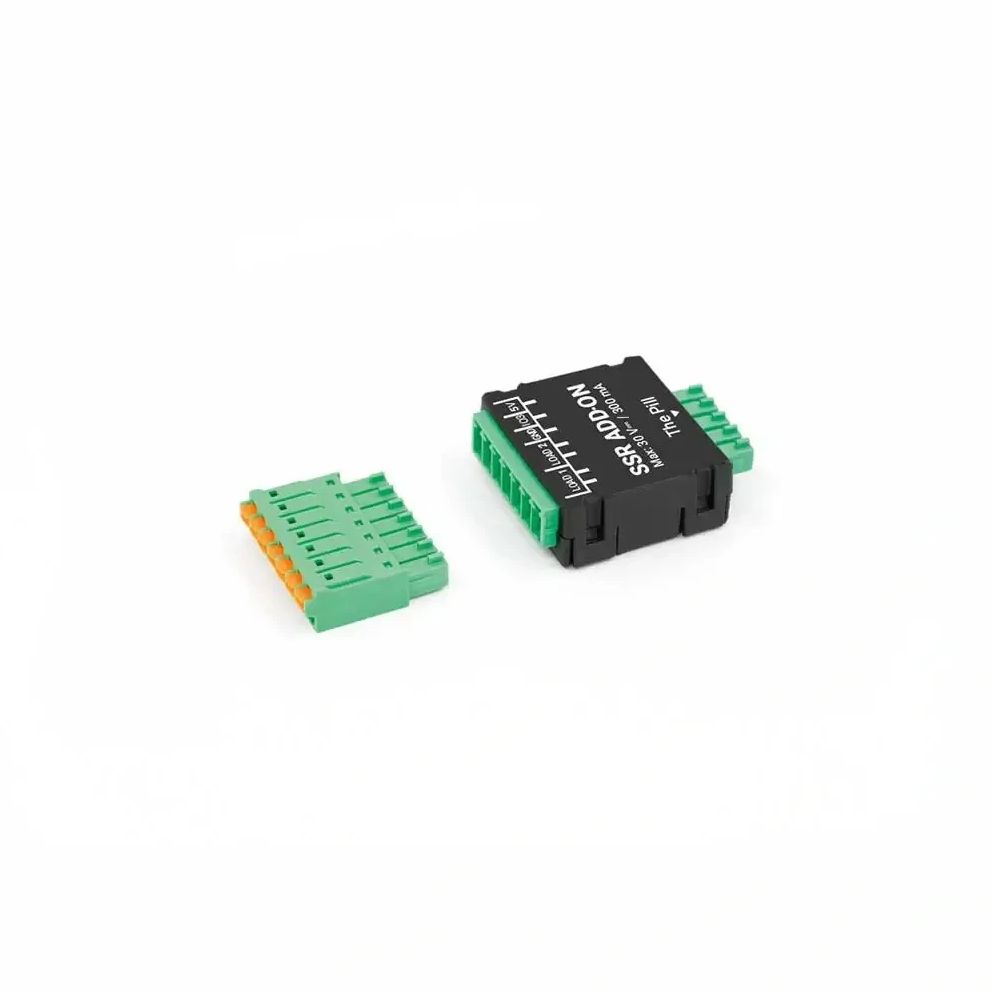

Shelly SSR Add-on за The Pill by Shelly

Shelly SSR Add-on за The Pill by Shelly – двуканален модул с полу проводникови релета (SSR) за безшумно превключване на 30V DC (постоянен ток) в системи за „умен дом“ и DIY автоматизация. Shelly SSR Add-on превръща The Pill by Shelly в компактен контролер за два независими DC товара (до 30 V / 300 mA на канал). Благодарение на галванично изолираните полу проводникови релета, превключването е безшумно, безопасно и надеждно – идеално решение за LED ленти, малки вентилатори, електромагнитни клапани и други нисковолтови устройства. За свързване към The Pill е необходим адаптерът „5-Terminal Add-on“ (продава се отделно).

Защо да изберете SSR Add-on?
Когато проектът ви изисква прецизно превключване на постоянен ток (DC) без механично „цъкане“, SSR модулът е професионалният избор. Използвайте го за автоматизиране на вентилация, за задействане на нискомощен клапан или за управление на сигнална светлина – всичко това чрез графици, сценарии или логика, базирана на сензори, свързани към The Pill by Shelly.
2 независими SSR канала: за отделно управление на LOAD1 и LOAD2 (макс. 30 V DC / 300 mA за всеки)
Галванична изолация: подобрено електрическо разделяне за по-безопасно управление при ниско напрежение
1 конфигурируем вход/изход (IO3, 3.3 V логика): може да се настрои като цифров вход или цифров изход
Допълнителни клеми 5 V / GND: удобен източник на захранване или възможност за захранване на периферни устройства (в зависимост от конкретния проект)

Приложения в „умния дом“ и DIY проекти за управление на постояннотокови (DC) товари
*Автоматизация на вентилатори и вентилационни системи: управление по график или въз основа на температурата (в комбинация с температурен сензор DS18B20)
*LED индикатори / малки LED товари: безшумно превключване на светлинни индикатори за състояние или маломощни LED ленти
*Автоматизирани клапани и ключалки: управление на малки електромагнитни механизми (соленоиди) – например в системи за контрол на достъпа, напояване или лабораторно оборудване
*Управление на два товара в една система: отделни канали, подходящи за комбинации като „устройство + предупредителна светлина“ или „вентилатор + клапан“

Съвет за по-мащабни проекти: ако е необходимо и измерване на постояннотоково (DC) напрежение, комбинирайте системата с модула „Analog 0–30 V Add-on“ за The Pill(продава се отделно).

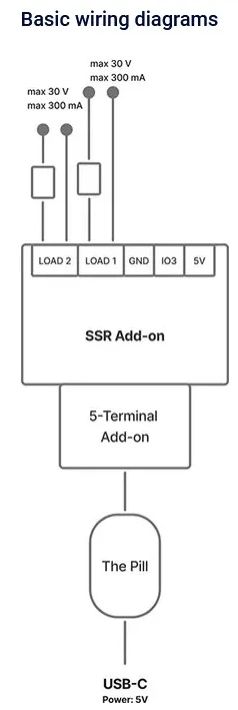

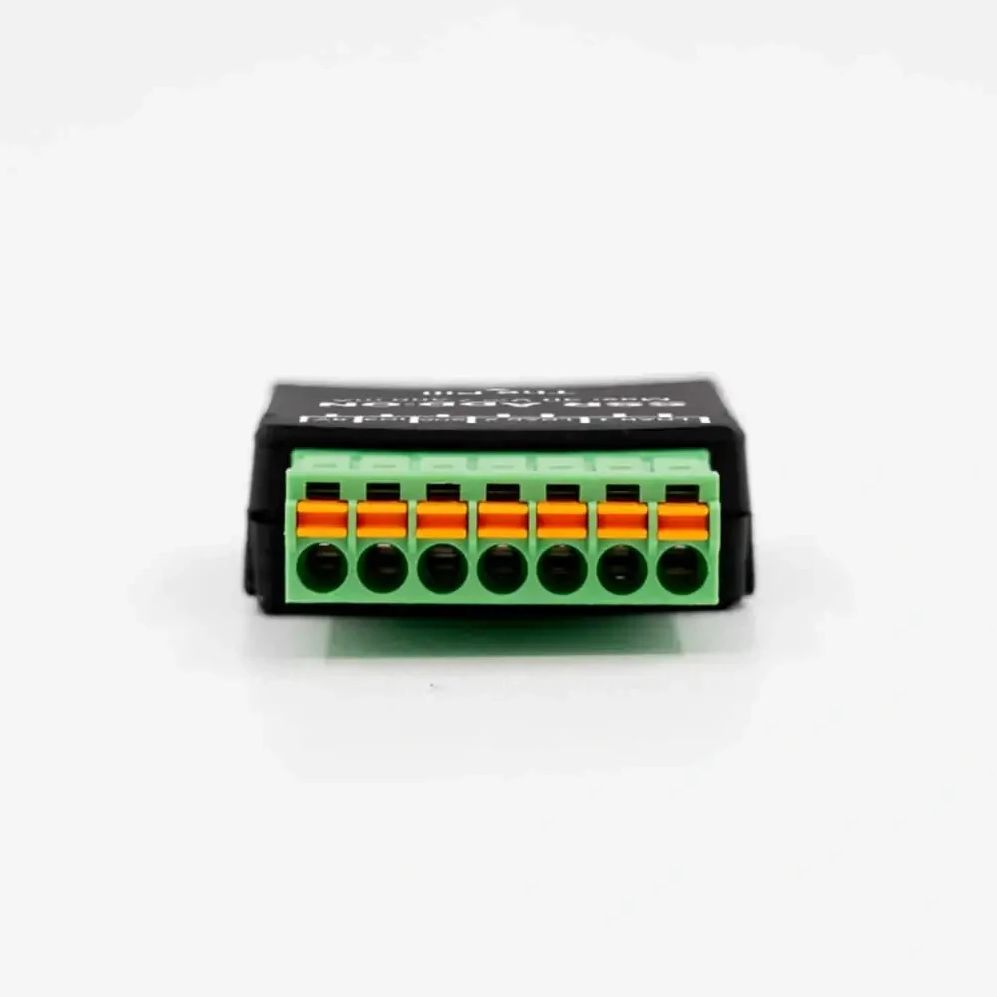

Електрически интерфейси (клеми и сигнали)
*Изходи: LOAD1, LOAD2 – безпотенциални изходи тип „полупроводниково реле“ (всеки с макс. 30 V DC / 300 mA)
*Вход/Изход: IO3 – конфигурируем цифров вход/изход (логическо ниво 3,3 V)
*Захранване (опционално): 5V, GND – захранващи клеми / референтна маса (GND)
*Интерфейс за разширение: конектор за свързване на необходимия 5-пинов модул (Add-on) към устройството „The Pill“

Shelly SSR Add-on е предназначен единствено за постояннотокови (DC) товари с ниско напрежение (до 30 V DC / 300 mA на канал). За комутиране на мрежово напрежение (230 V AC) използвайте подходящо реле от продуктовата гама на Shelly.

Характеристики:

• Консумация на енергия: < 0,6 W
• Максимално комутирано напрежение: 30 V DC
• Максимален комутиран ток: 300 mA (на канал)
• Размери (В×Ш×Д): 36 × 31 × 11,5 мм
• Работна температура: от 0 до 40 °C
• Температура на съхранение: от -20 до 40 °C
• Влажност: от 30% до 70% относителна влажност (RH)
